低压电缆科普

以下是关于 低压电缆 的详细科普内容,涵盖定义、分类、结构、应用及选型要点,结合 《低压电缆入门知识培训》电力电缆设计规范 等资料整理:

一、什么是低压电缆?

定义:额定电压在 1kv及以下(常见0.6/1kV)电力电缆,用于传输和分配电能。
特点

  • 绝缘层和护套较薄,柔韧性好

  • 适用于短距离、小功率电力传输

  • 成本低于中高压电缆

二、低压电缆核心结构

  1. 导体

    • 材料:(导电性好)或铝(成本低,需加大截面积)

    • 类型:单芯(BV)、多芯(RVV)、绞合(BVR

  2. 绝缘层

    • 材料:聚氯乙烯(PVC)、交联聚乙烯(XLPE,耐温更高)

    • 作用:防止漏电,隔离导体

  3. 护套

    • 材料:PVC、无卤聚烯烃(环保阻燃)

    • 功能:机械保护、防潮防腐

  4. 屏蔽层(可选)

    • 铜带/铜丝编织,用于抗电磁干扰(如kvvp型)

三、低压电缆分类(按用途)

1. 电力电缆(传输电能)

型号名称应用场景
VV聚氯乙烯绝缘聚氯乙烯护套电缆普通配电(逐渐淘汰)
YJV交联聚乙烯绝缘聚氯乙烯护套主流选择,耐温90℃
YJLV铝芯交联聚乙烯绝缘电缆低成本项目
WDZ-YJY无卤低烟阻燃电缆地铁、医院等公共场所

2. 控制电缆(信号传输)

型号特点
KVV多芯PVC绝缘,用于控制回路
KVVP带屏蔽层,抗干扰

3. 布电线(家装)

型号用途
BV单芯硬线,固定布线
bvr多股软线,穿管方便
RVV多芯护套线,插座接线

4. 特种低压电缆

  • 预分支电缆(FZ-YJV):高层建筑垂直供电,出厂预置分支接头

  • 铝合金电缆(YJLHV):比铜缆轻30%,机械强度高

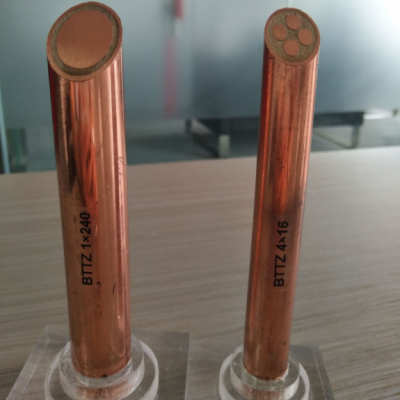

  • 矿物绝缘电缆(BTTZ:耐火950℃/3h,消防应急线路

    低压电缆科普

四、关键参数解析

  1. 电压等级

    • 0.6/1kV:相电压0.6kV,线电压1kV(国内最常用)

    • 450/750V:弱电或控制线路

  2. 载流量

    • 受导体材料、截面积、敷设方式影响

    • 例:YJV-4×25mm²铜缆在空气中载流量约 115A

  3. 截面积选择

    截面积(mm²)典型应用
    1.5~4照明、插座
    6~16空调、小型电机
    25~95配电干线、变压器出线

五、敷设与安装要点

  1. 敷设方式

    • 直埋:需加铠装(如YJV22),埋深≥0.7m

    • 穿管:PVC或镀锌钢管保护

    • 桥架:散热好,便于维护

  2. 弯曲半径

    低压电缆科普

    • 多芯电缆≥ 15×电缆外径

    • 单芯电缆≥ 20×电缆外径

  3. 接地要求

    • 金属护套/屏蔽层需可靠接地,防感应电压

六、常见问题解答

Q1:铜缆和铝缆如何选择?

  • 铜缆:导电好、寿命长(30年以上),价格

  • 铝缆:需加大截面积(如铜16mm²≈铝25mm²),适合预算有限项目

Q2:yjv和vv电缆的区别

  • YJV:交联聚乙烯绝缘,耐温90℃,载流量高20%

  • VV:PVC绝缘,耐温70℃,逐渐被淘汰

Q3:家装用BV还是BVR?

  • BV:硬度高,适合暗装固定

  • BVR:柔软易穿管,维修方便

七、选型口诀

"一看电压二看流,三看绝缘四看护,
阻燃耐火按需求,铜铝成本要算透。"

如需具体型号的技术参数表或载流量计算工具,可进一步提供文档中的详细数据。
