架空电缆百科大全
专业的电缆知识与选型指南
🏷️ 架空电缆型号分类清单
以下是各种架空电缆型号的分类和说明：
按导体材料分类
| 分类 | 型号示例 | 简要说明与特点 | 主要适用场景 |
|---|---|---|---|
| 铝芯 | JKLY JKLYJ JKLY/B JKLY/Q JKLYJ/FZ JKLYJ/B | 铝芯架空电缆。成本低，重量轻。JKLY为聚乙烯绝缘，JKLYJ为交联聚乙烯绝缘，性能优于JKLY。/Q表示轻型，/B表示本色绝缘，/FZ表示防老化。 | 城乡配电网，对成本敏感的项目。 |
| 铝合金芯 | JKLHY JKLHYJ JKLHYJ/Q JKLHYJ/B | 铝合金芯架空电缆。机械性能和抗蠕变性能优于纯铝芯。/B可能表示高强度支撑结构。 | 对重量、成本和性能有综合要求的场景，如工业污染区。 |
| 钢芯铝绞线 | JKLGYJ JKLGJY JKLGYJ/Q | 钢芯铝绞线结构。内部钢芯提供高抗拉强度，外部铝线导电。适合大跨度敷设。 | 山区、河流跨越等大跨度、重荷重线路。 |
| 铜芯 | JKY JKYJ JKY/B JKY/Q JKYJ/FZ JKTRY JKTRYJ | 铜芯架空电缆。导电性、稳定性最好。JKYJ为交联聚乙烯绝缘，/Q表示轻型，/B表示本色绝缘，/FZ表示防老化。JKTRY/JKTRYJ为软铜芯结构，柔韧性好。 | 对供电质量要求高的区域，如城市中心商业区、变压器引下线等需要灵活连接的部位。 |
按绝缘材料分类
| 绝缘材料 | 型号示例 | 简要说明与特点 | 主要适用场景 |
|---|---|---|---|
| 交联聚乙烯 (XLPE) | JKLYJ JKYJ JKLGYJ JKLHYJ | 绝缘层为交联聚乙烯。耐热性好（长期允许工作温度90℃），电气性能优异，耐候性较好。 | 绝大多数中高压（10kV, 35kV）及要求较高的低压配电线路。 |
| 聚乙烯 (PE) | JKLY JKY JKLHY | 绝缘层为聚乙烯。性能介于PVC和XLPE之间。 | 一般低压配电线路。 |
| 聚氯乙烯 (PVC) | JKLV JKV JKLV/B JKV/B | 绝缘层为聚氯乙烯。成本最低，耐热性较差（长期允许工作温度70℃），户外耐候性一般。/B表示本色绝缘。 | 低压、负荷稳定、环境要求不高的场合。 |
按特殊结构与性能分类
| 分类 | 型号示例 | 简要说明与特点 | 主要适用场景 |
|---|---|---|---|
| 轻型 | JKLYJ/Q JKLHYJ/Q JKY/Q JKYJ/Q | 结构更轻便，弯曲半径小，便于在狭小空间敷设。 | 城市狭窄街道、老旧小区改造等空间受限场景。 |
| 防老化/耐候 | JKYJ-FZ JKLYJ-FZ JKLHYJ-FZ JKLGYJ-FZ | 采用特殊配方，增强抗紫外线、抗老化能力。-FZ后缀表示防老化特性。 | 沿海盐雾区、高原强紫外线地区、长期暴露在恶劣环境中的线路等。 |
| 阻燃/耐火 | ZA-JKYJ NH-JKLYJ ZB-JKLGYJ | 通过添加阻燃剂或采用云母带等材料，实现阻燃或耐火特性。 | 加油站、化工厂周边（阻燃）；医院、机场等重要设施（耐火）。 |
| 软铜芯 | JKTRYJ JKTRY | 导体为软铜线，柔韧性好。 | 常用于变压器引下线等需要灵活连接的部位。 |
💡 如何理解与选择电缆型号？
掌握型号命名规则
架空电缆的型号通常有规律可循，一般包含以下部分：
- JK：代表“架空”。
- 导体材料：L表示铝，LH表示铝合金，T（或省略）表示铜，LG表示钢芯铝绞线。
- 绝缘材料：Y表示聚乙烯，YJ表示交联聚乙烯，V表示聚氯乙烯（PVC）。
- 其他特征：Q表示轻型，F或FZ可能表示防老化，ZA/ZB表示阻燃等级，NH表示耐火。
示例：JKLYJ/Q-0.6/1kV可解读为：铝芯交联聚乙烯绝缘轻型架空电缆，额定电压0.6/1kV。
明确核心选型因素
- 电压等级：首先确定线路的额定电压（如0.6/1kV, 10kV）。
- 敷设环境：是普通城乡环境，还是存在大跨度、强腐蚀、多树木等特殊情况？
- 机械要求：是否需要电缆具备高抗拉强度（如选钢芯铝绞线）或小弯曲半径（如选轻型电缆）？
- 成本预算：在满足技术要求的前提下，权衡初始投资（铝芯成本低于铜芯）与长期运行维护成本。
关注安装与合规
选型时必须遵循国家标准（如GB/T 12527, GB 14049），确保电缆来源正规、参数合格。安装时应严格按照规范操作，例如保证最小弯曲半径、在雷电多发区加装避雷器等。
❓ 常见问题 (FAQ)
1. 什么是架空电缆？
架空电缆是将导线悬挂在空中的电力传输线路，通常由导线、绝缘层和悬挂装置组成，用于城市和农村的电力分配。
2. 架空电缆和普通电缆有什么区别？
架空电缆主要用于户外高空敷设，具有较好的耐候性和机械强度；普通电缆通常用于地下或室内敷设，更注重防潮和防护性能。
3. 架空电缆的额定电压等级有哪些？
常见的额定电压等级有0.6/1kV（低压）、10kV、35kV（中高压）等。
4. 铝芯和铜芯架空电缆有什么区别？
铜芯电缆导电性和稳定性更好，但成本较高；铝芯电缆成本低、重量轻，广泛用于城乡配电网。
5. 什么是交联聚乙烯绝缘？
交联聚乙烯（XLPE）是一种高性能绝缘材料，耐热性好（长期允许工作温度90℃），电气性能优异，耐候性较好。
6. 钢芯铝绞线架空电缆适合什么场景？
钢芯铝绞线结构的电缆内部钢芯提供高抗拉强度，适合山区、河流跨越等大跨度、重荷重线路。
7. 什么是轻型架空电缆？
轻型架空电缆（型号中带/Q）结构更轻便，弯曲半径小，便于在狭小空间敷设，如城市狭窄街道、老旧小区改造等。
8. 架空电缆的安全距离是多少？
根据电压等级不同，安全距离也不同。低压线路（≤1kV）与建筑物的最小垂直距离为2.5米，中高压线路距离更大。
9. 如何选择架空电缆的截面积？
根据负载电流大小、线路长度、允许电压降和发热条件等因素综合计算确定。
10. 架空电缆需要定期维护吗？
是的，需要定期检查绝缘层老化情况、导线张力、悬挂装置状态等，确保安全运行。
11. 什么是阻燃架空电缆？
阻燃架空电缆通过添加阻燃剂，在火灾发生时能延缓火势蔓延，适合加油站、化工厂等易燃场所。
12. 什么是耐火架空电缆？
耐火架空电缆在火灾条件下仍能保持一定时间的供电能力，适合医院、机场等重要设施。
13. 架空电缆的使用寿命是多久？
一般来说，质量合格的架空电缆使用寿命可达20-30年，具体取决于使用环境和维护情况。
14. 铝合金芯架空电缆有什么优势？
铝合金芯架空电缆机械性能和抗蠕变性能优于纯铝芯，重量轻、成本适中。
15. 架空电缆可以在雨天正常工作吗？
是的，合格的架空电缆具有良好的绝缘性能，雨天可以正常工作。但雷电天气可能会对线路造成影响。
16. 如何防止架空电缆被盗？
可以采用防盗金具、安装监控设备、加强巡逻等措施。
17. 架空电缆的敷设方式有哪些？
主要有架空敷设、沿墙敷设等方式，根据地形和环境选择合适的敷设方式。
18. 什么是架空绝缘电缆？
架空绝缘电缆是指导线外层包裹绝缘材料的架空电缆，具有更好的电气绝缘性能和安全性。
19. 架空电缆的最大跨度是多少？
根据电缆类型、截面积和敷设条件不同，最大跨度一般在50-200米之间。
20. 如何判断架空电缆是否老化？
通过观察绝缘层的颜色变化、表面裂纹、硬度变化等外观特征，或进行电气性能测试来判断。
21. 架空电缆可以承载多少电流？
承载电流取决于电缆截面积、导体材料、环境温度和敷设方式等因素，需要查阅产品参数表。
22. 什么是集束架空电缆？
集束架空电缆是将多根绝缘导线捆绑在一起的架空电缆，常用于城市低压配电系统。
23. 架空电缆需要接地吗？
是的，架空电缆的金属护层和支架需要接地，以确保安全。
24. 如何选择架空电缆的悬挂方式？
根据电缆类型、跨度和负载情况选择合适的悬挂方式，如直线悬挂、耐张悬挂等。
25. 架空电缆的绝缘电阻要求是多少？
根据电压等级不同，绝缘电阻要求也不同，一般低压电缆不低于0.5MΩ。
26. 什么是架空裸导线？
架空裸导线是没有绝缘层的架空导线，主要用于高压输电线路。
27. 架空电缆的弯曲半径要求是多少？
一般为电缆外径的15-20倍，具体要求可查阅产品说明书。
28. 如何处理架空电缆的接头？
必须使用专用的电缆接头盒，确保接头处的绝缘性能和机械强度符合要求。
29. 架空电缆可以用于通信吗？
专门的通信架空电缆可以用于通信信号传输，如光纤复合架空地线（OPGW）。
30. 什么是架空电缆的载流量？
载流量是指在规定条件下，电缆能够连续承载且不超过允许温度的最大电流。
31. 如何选择架空电缆的绝缘材料？
根据使用环境、温度要求、电气性能和成本等因素选择，常用的有聚氯乙烯（PVC）、聚乙烯（PE）和交联聚乙烯（XLPE）。
32. 架空电缆的电压降如何计算？
电压降=电流×线路电阻×线路长度，需要考虑导线电阻率、温度系数等因素。
33. 什么是架空电缆的短路电流？
短路电流是指线路发生短路故障时的瞬间大电流，电缆需要能承受这种电流的热效应和力效应。
34. 架空电缆需要安装避雷器吗？
在雷电多发地区，架空电缆线路需要安装避雷器，以防止雷击损坏线路和设备。
35. 如何选择架空电缆的额定电压？
根据供电系统的电压等级选择，如低压配电系统常用0.6/1kV，中压系统常用10kV、35kV等。
36. 架空电缆的施工需要哪些资质？
需要具有相应电压等级的电力工程施工资质和安全生产许可证。
37. 什么是架空电缆的机械强度？
机械强度是指电缆抵抗拉伸、弯曲、扭转等机械力的能力，是选择电缆的重要指标之一。
38. 如何识别优质架空电缆？
选择正规厂家生产的产品，检查产品合格证、检测报告，查看绝缘层是否均匀、导线是否光亮无氧化等。
🏭 关于中晨线缆
公司简介
湖北中晨线缆有限公司位于湖北咸宁嘉鱼官桥八组田野高科工业园，拥有现代化标准厂房和完善的生产设备。我们专注于生产符合国家标准的各类电缆产品，确保每一米电缆都达到最高质量标准。
厂房展示
现代化厂房，占地面积5000平方米，配备先进生产设备。
厂区环境优美，绿化覆盖率高，为员工提供舒适的工作环境。

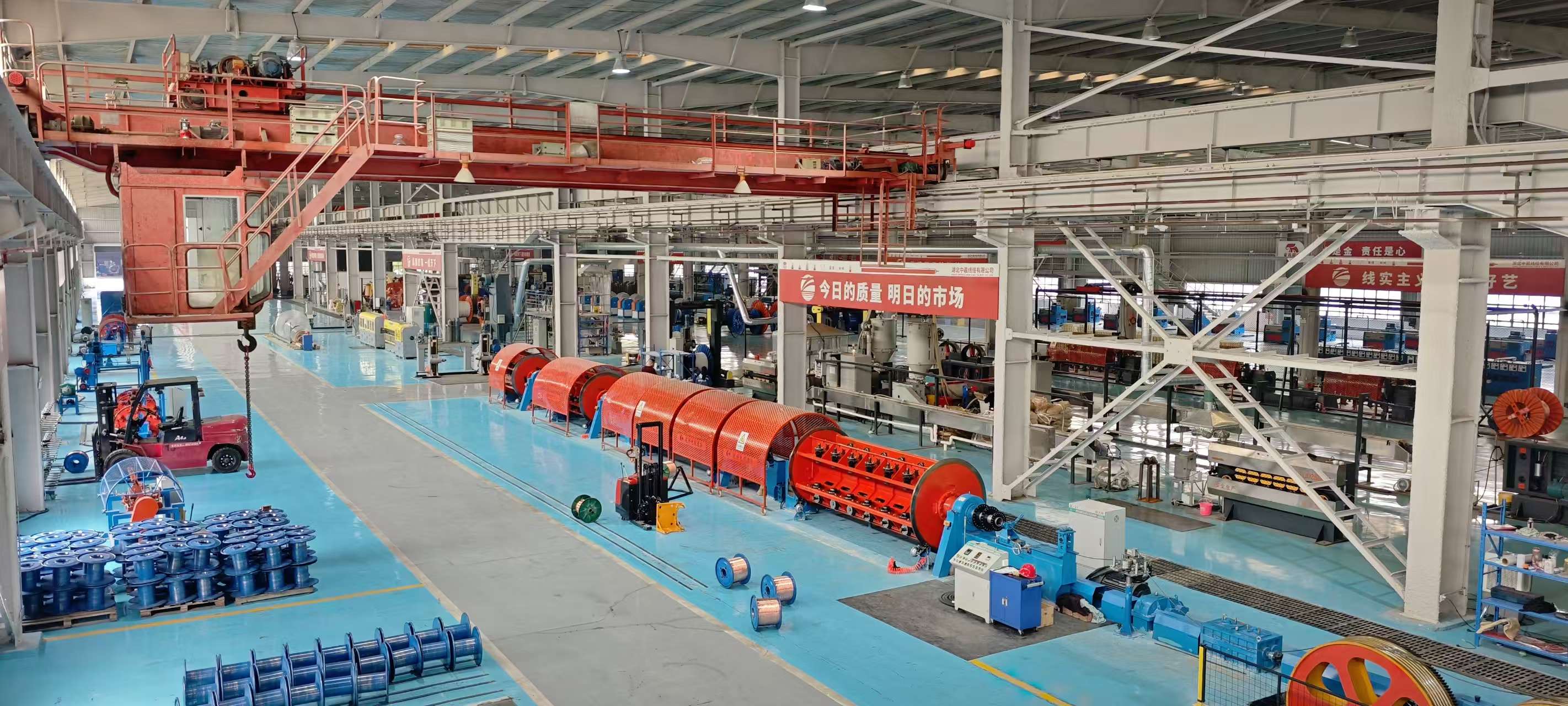

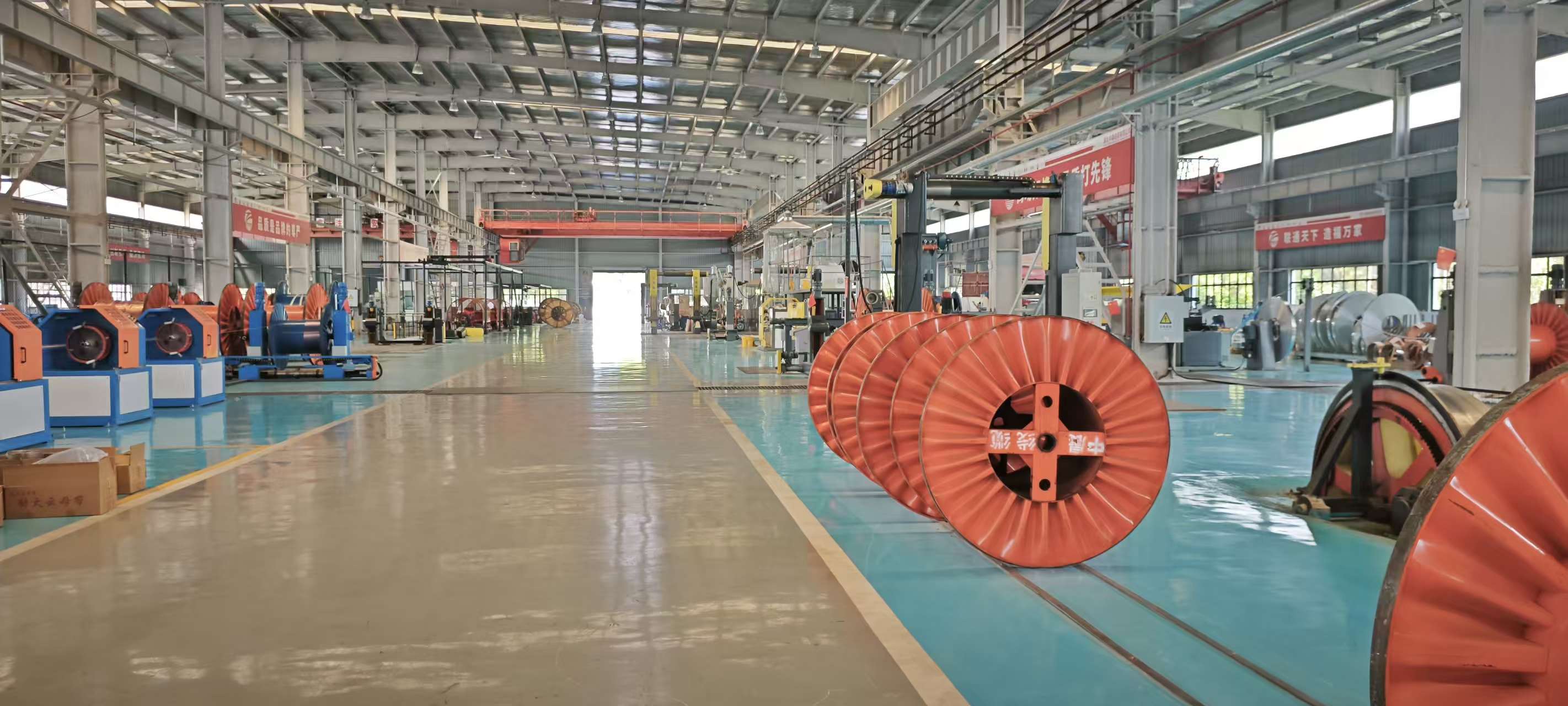

标准化生产车间，配备完善的通风和消防系统，确保安全生产。

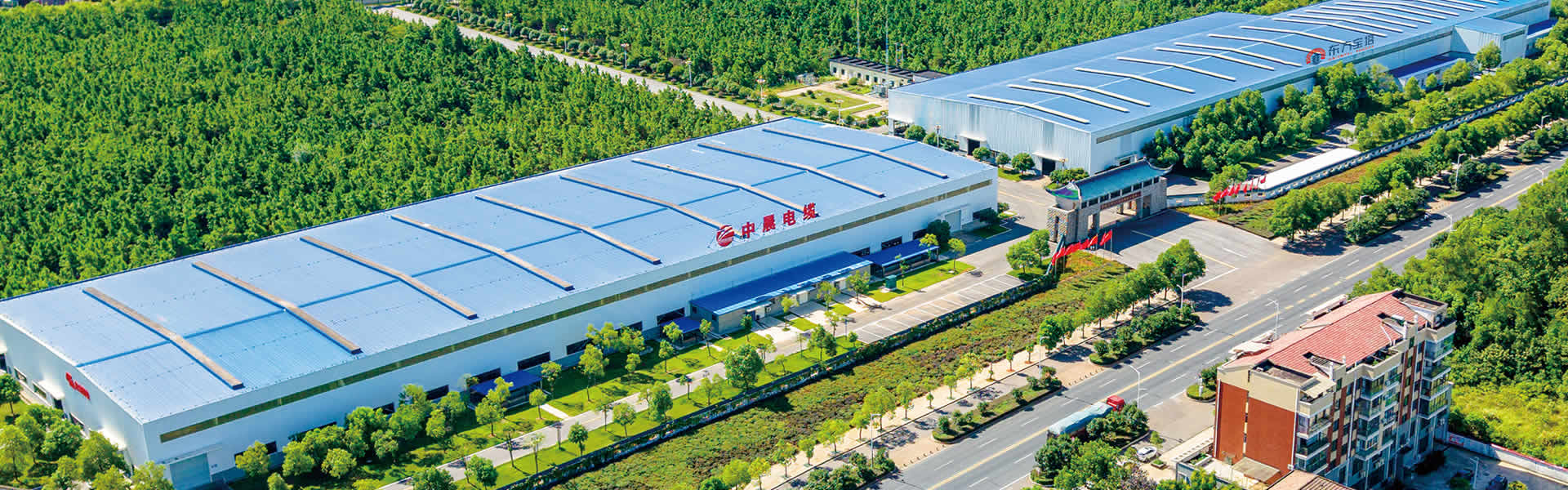

从远处拍摄的中晨线缆厂房全景，展示厂区整体布局和环境。

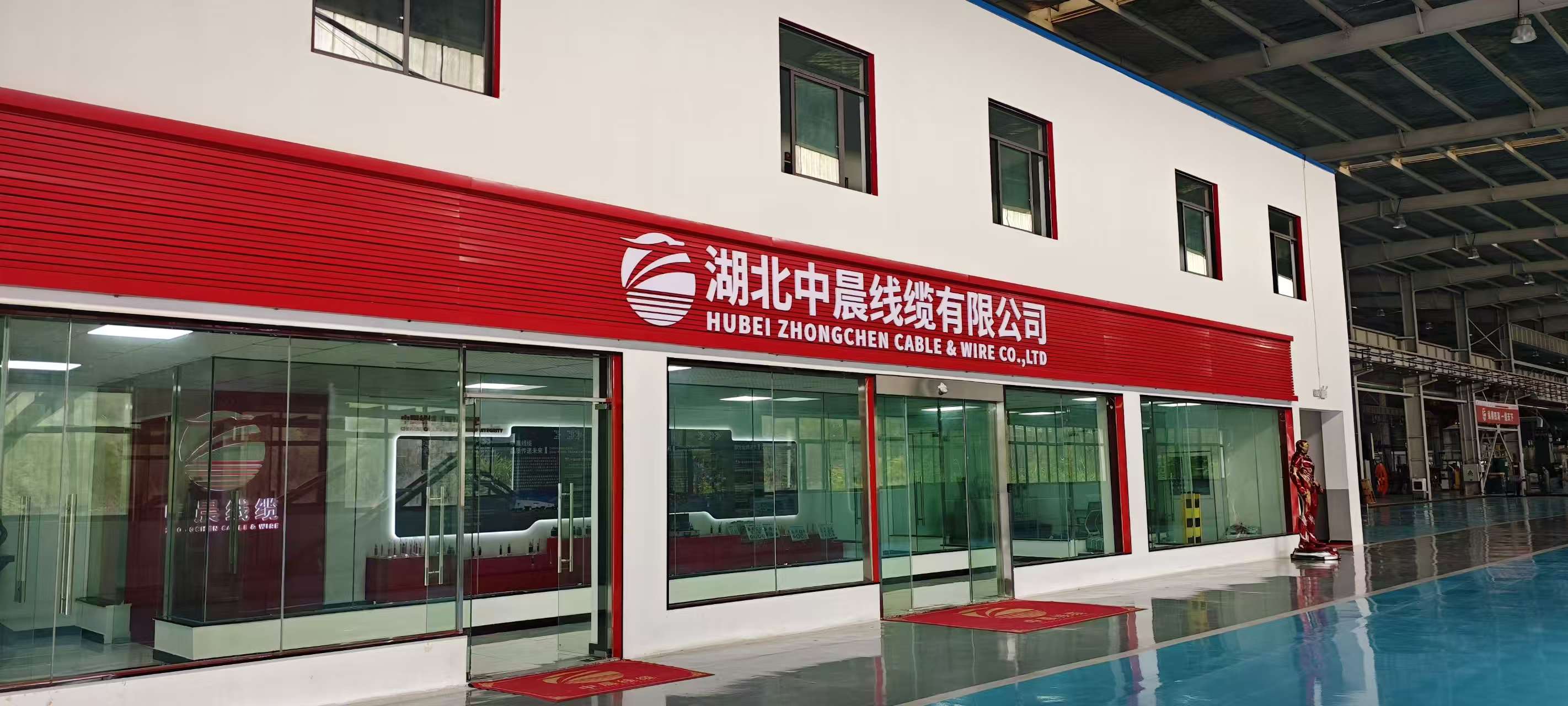

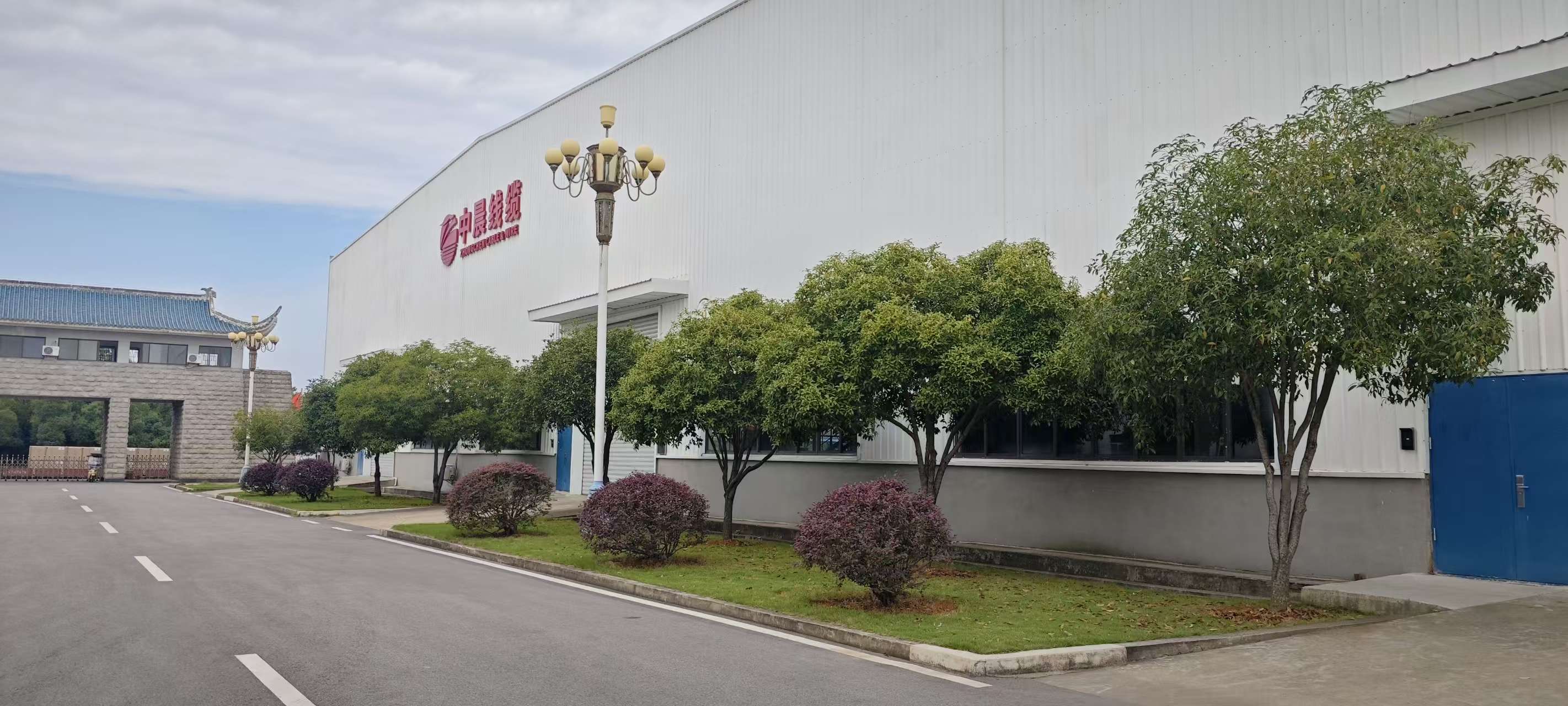

中晨线缆厂房正面全景，展示公司大门和主要建筑。
检测设备
配备先进的检测设备，确保每一批产品都符合国家标准。

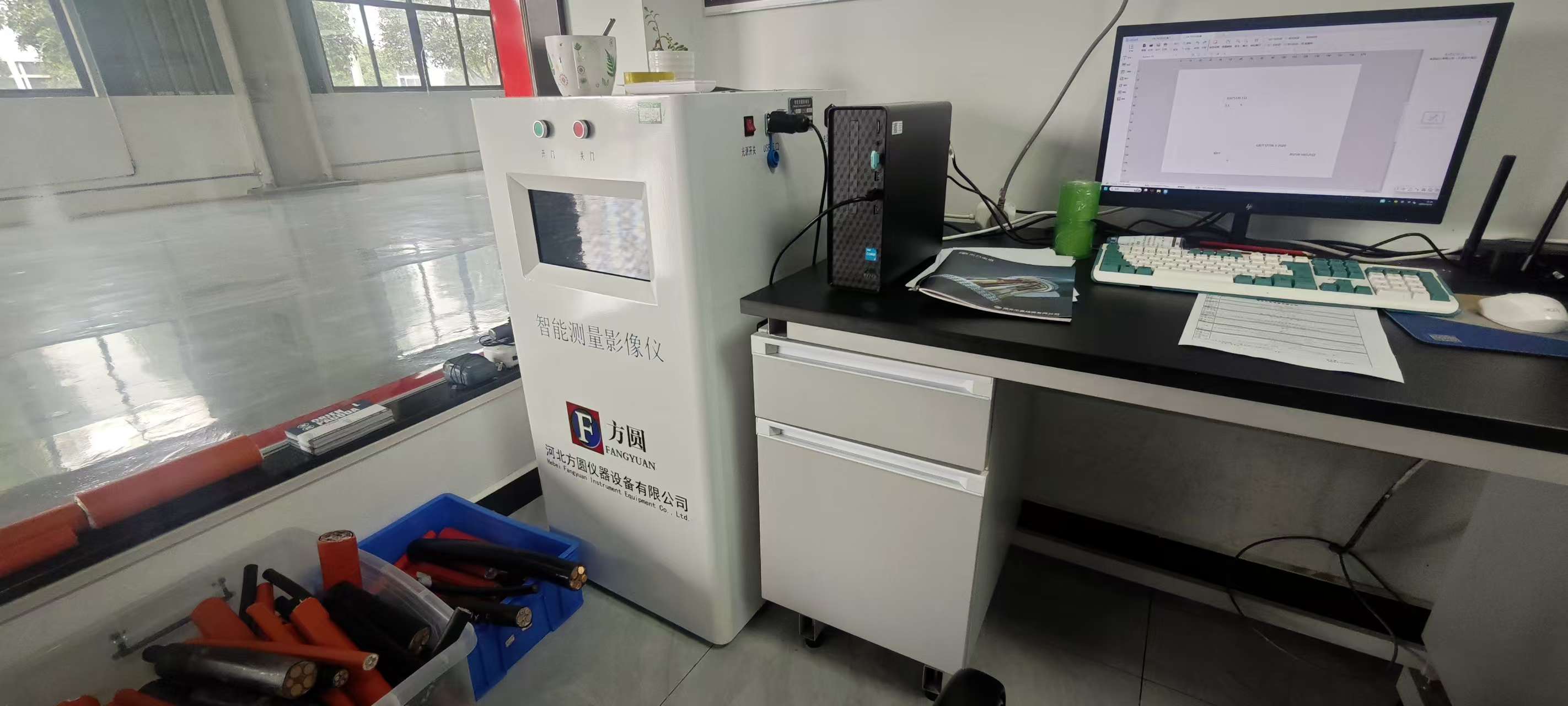

用于检测电缆绝缘层和护套层的偏心度，确保厚度均匀。

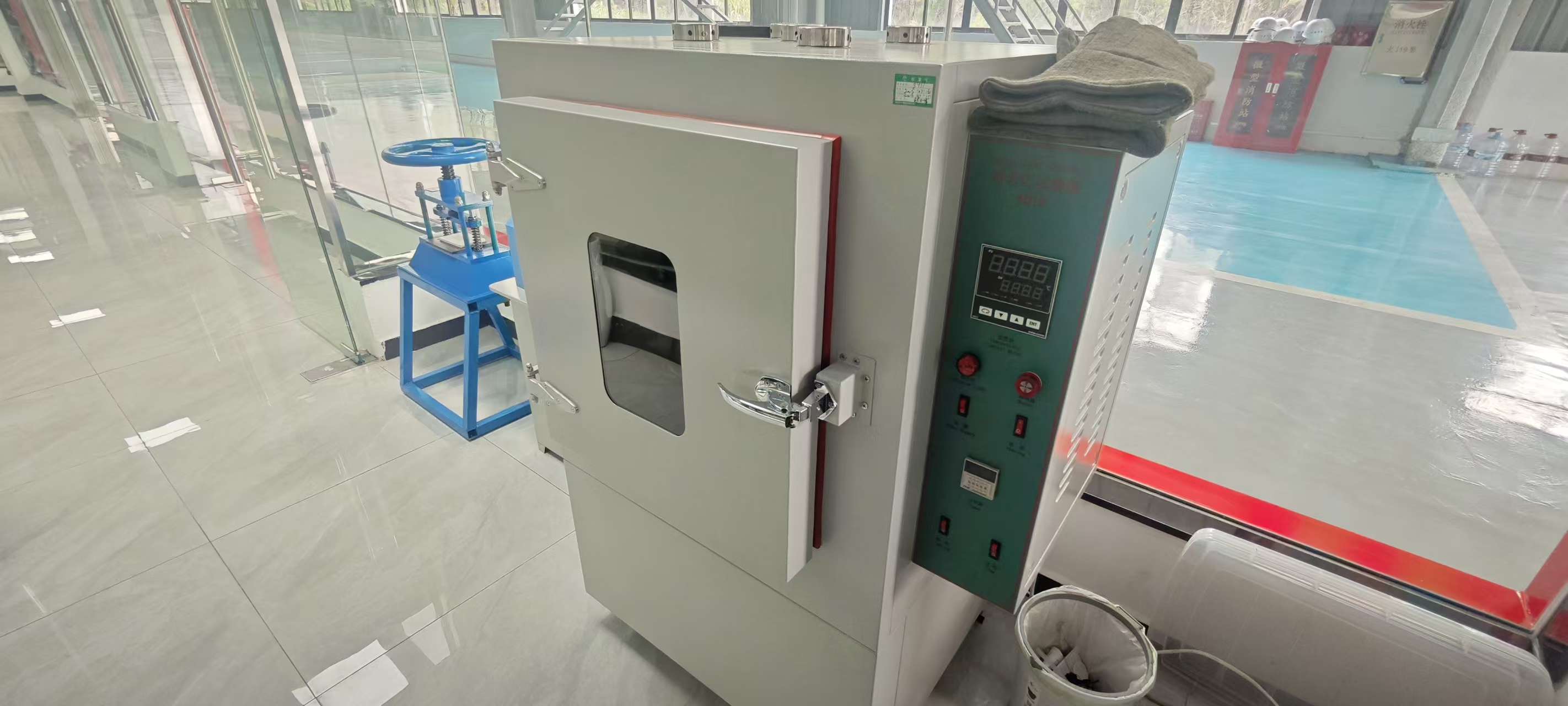

测试电缆绝缘材料在高温下的延伸性能，确保材料质量。

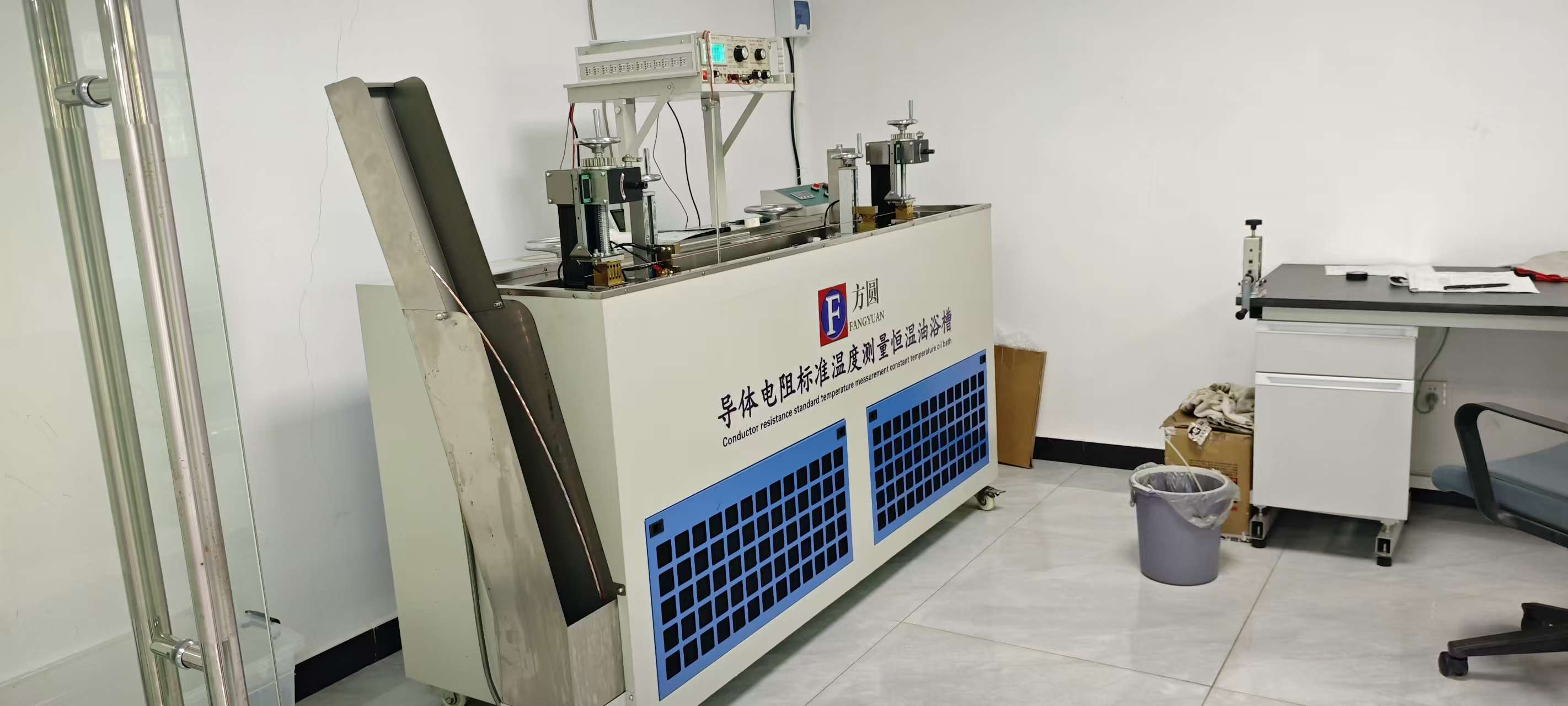

精确测量电缆导体电阻，确保导电性能达标。
生产设备

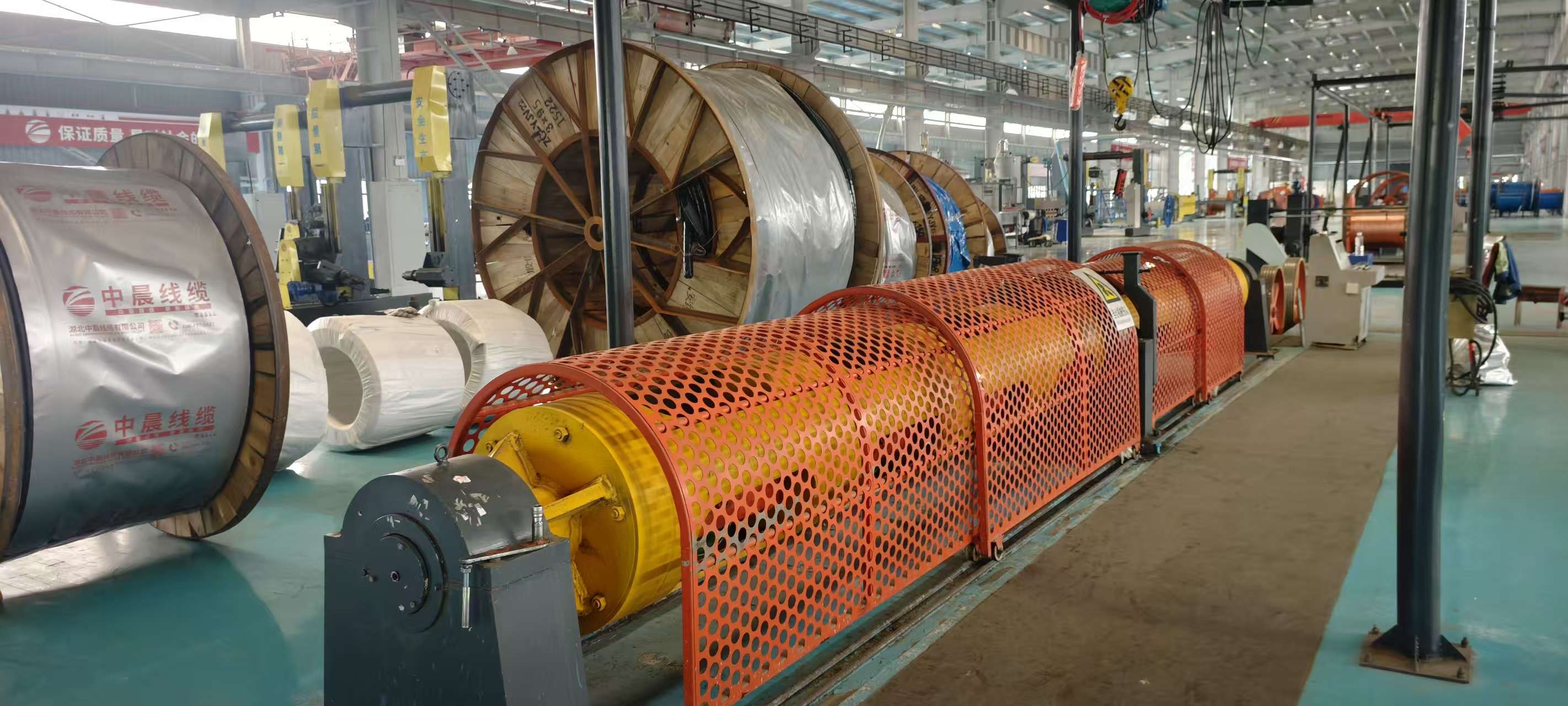

用于多股细铜丝的绞合，形成电缆导体，绞合均匀。

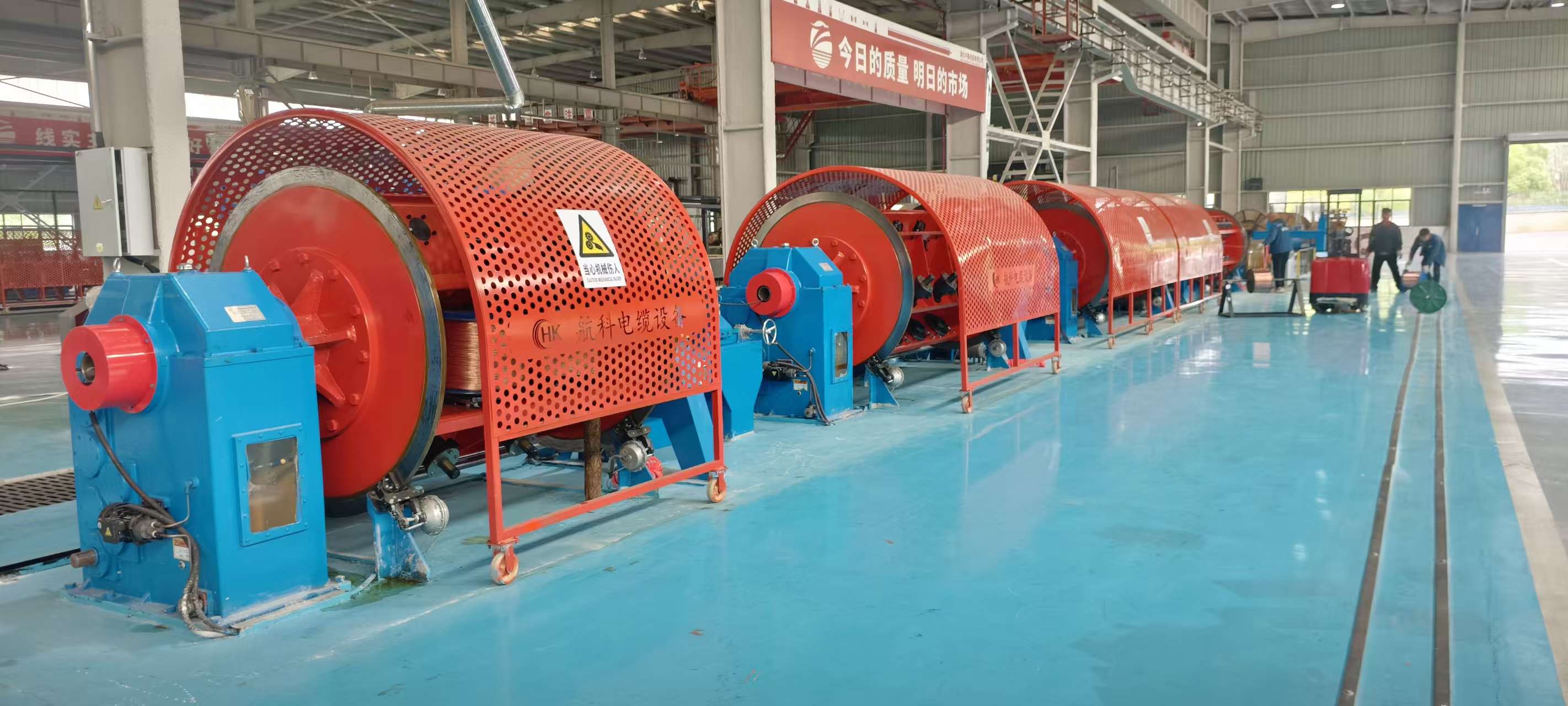

用于大截面导体的绞合，提高导体柔韧性。

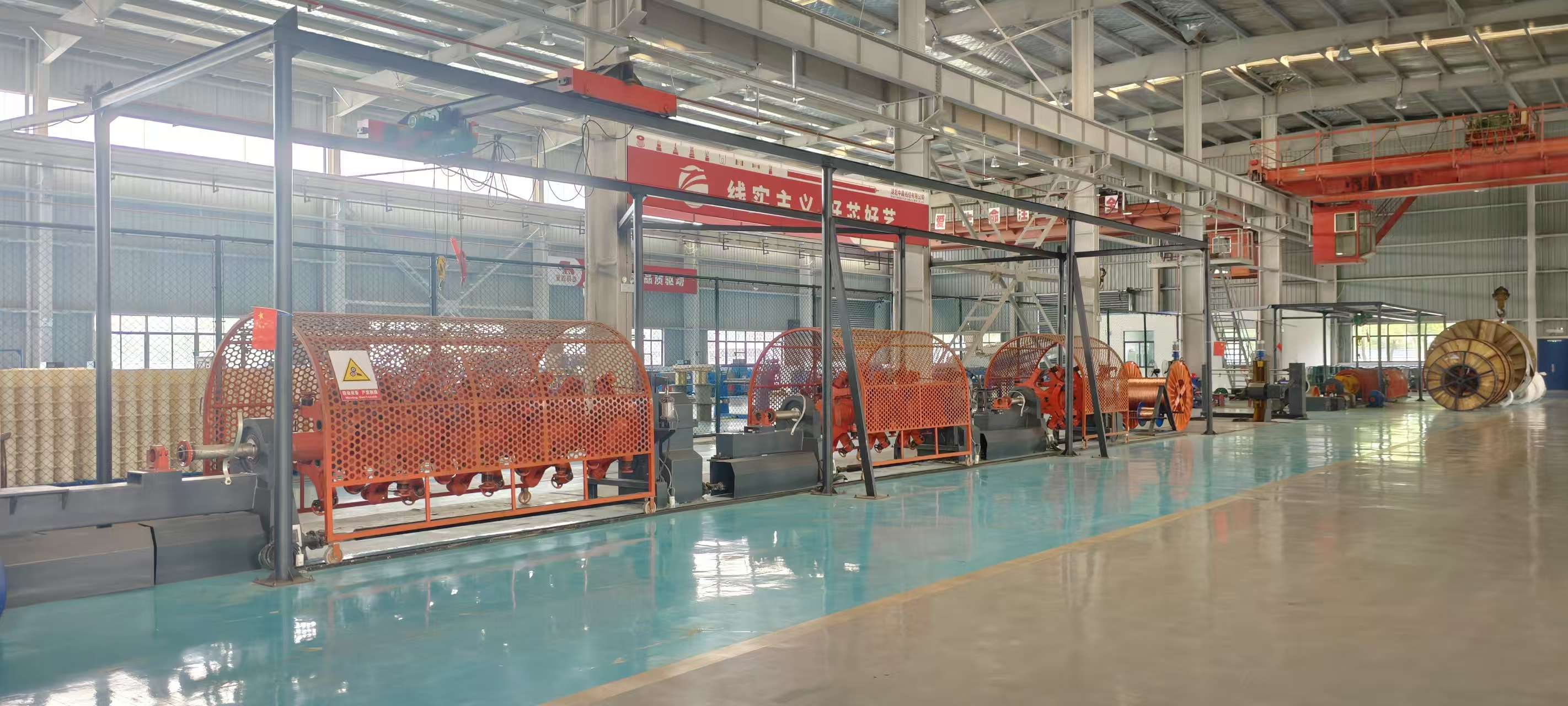

用于多芯电缆的成缆绞合，将多根绝缘线芯绞合成缆。

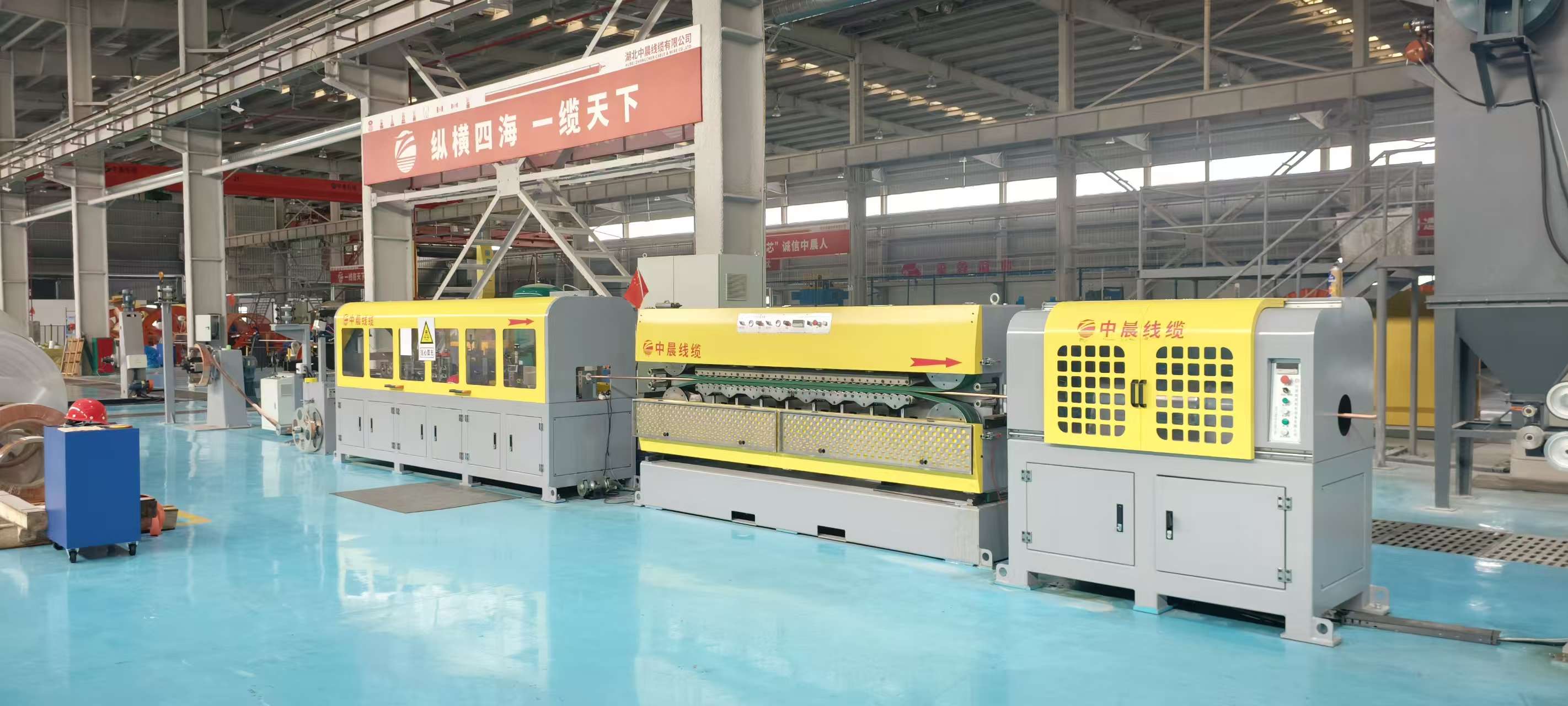

用于电缆金属护套的焊接，确保焊接质量和密封性能。

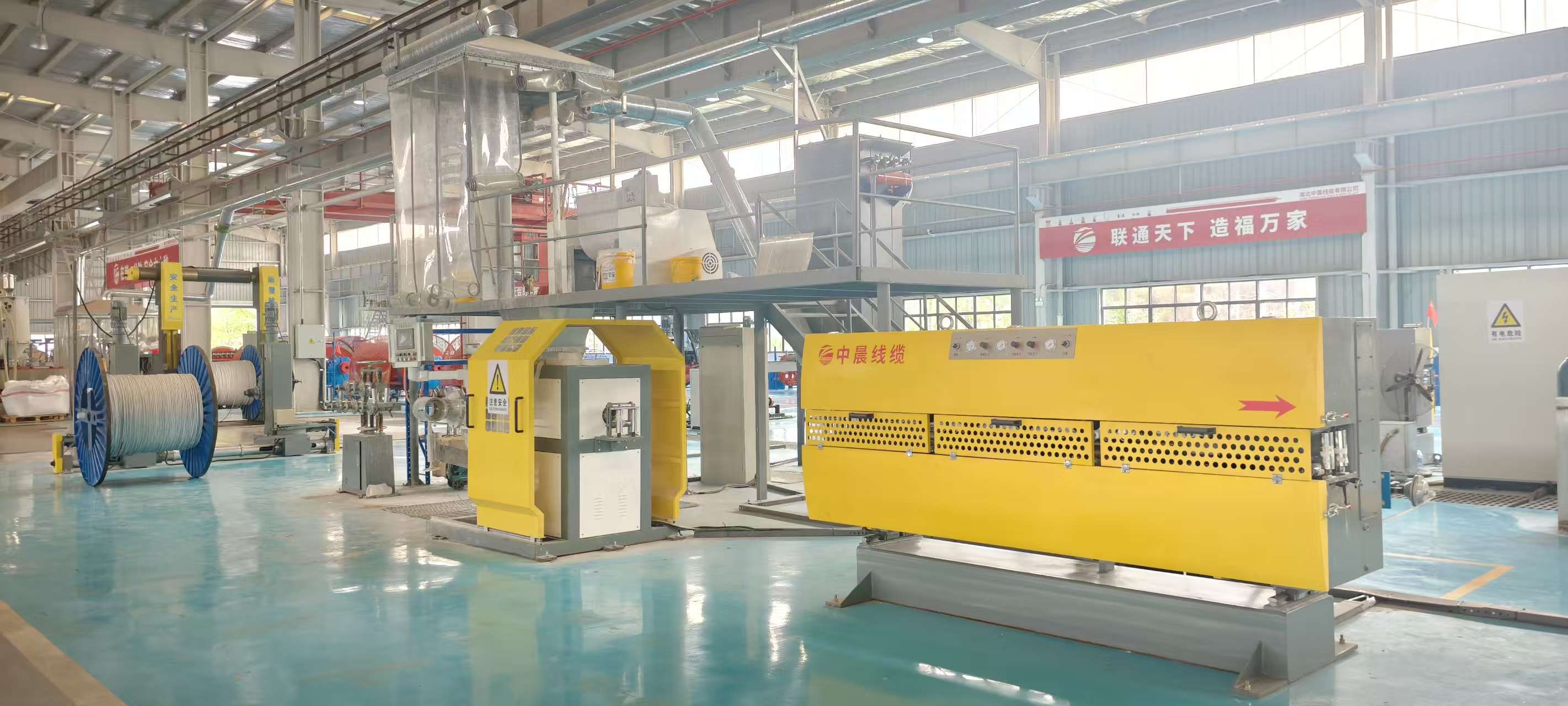

用于电缆终端的灌浆处理，提高终端的防水性能。

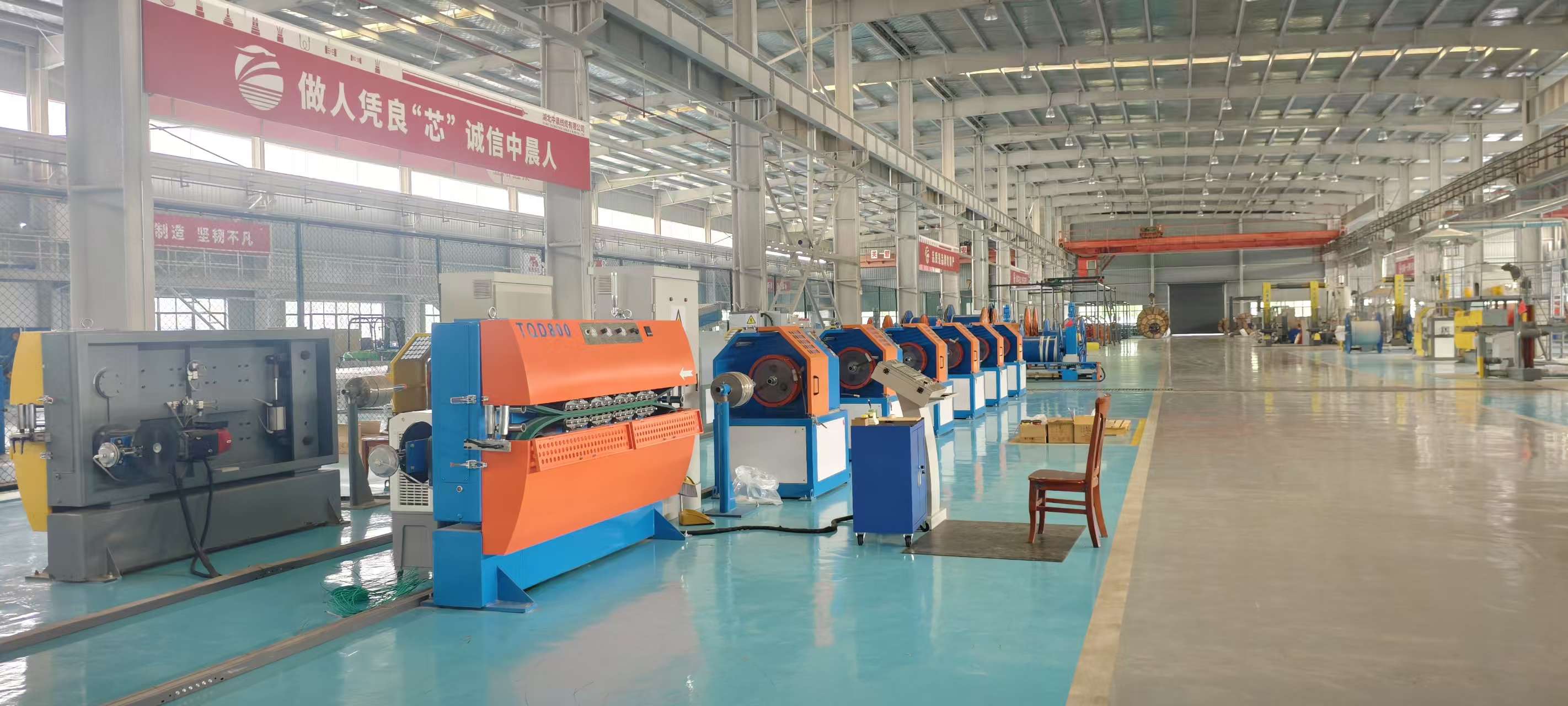

在成缆后的电缆上绕包屏蔽层或保护层，提高电缆防护性能。
